伺服锁付系统的核心优势在于闭环扭矩控制，而PID（比例-积分-微分）控制器是实现闭环控制的关键。很多工程师在实际调试中，面对Kp、Ki、Kd三个参数无从下手，要么锁付过冲严重，要么响应迟钝。本文从PID控制原理出发，结合驰速自动化的工程实践，提供一套完整的参数整定方法。

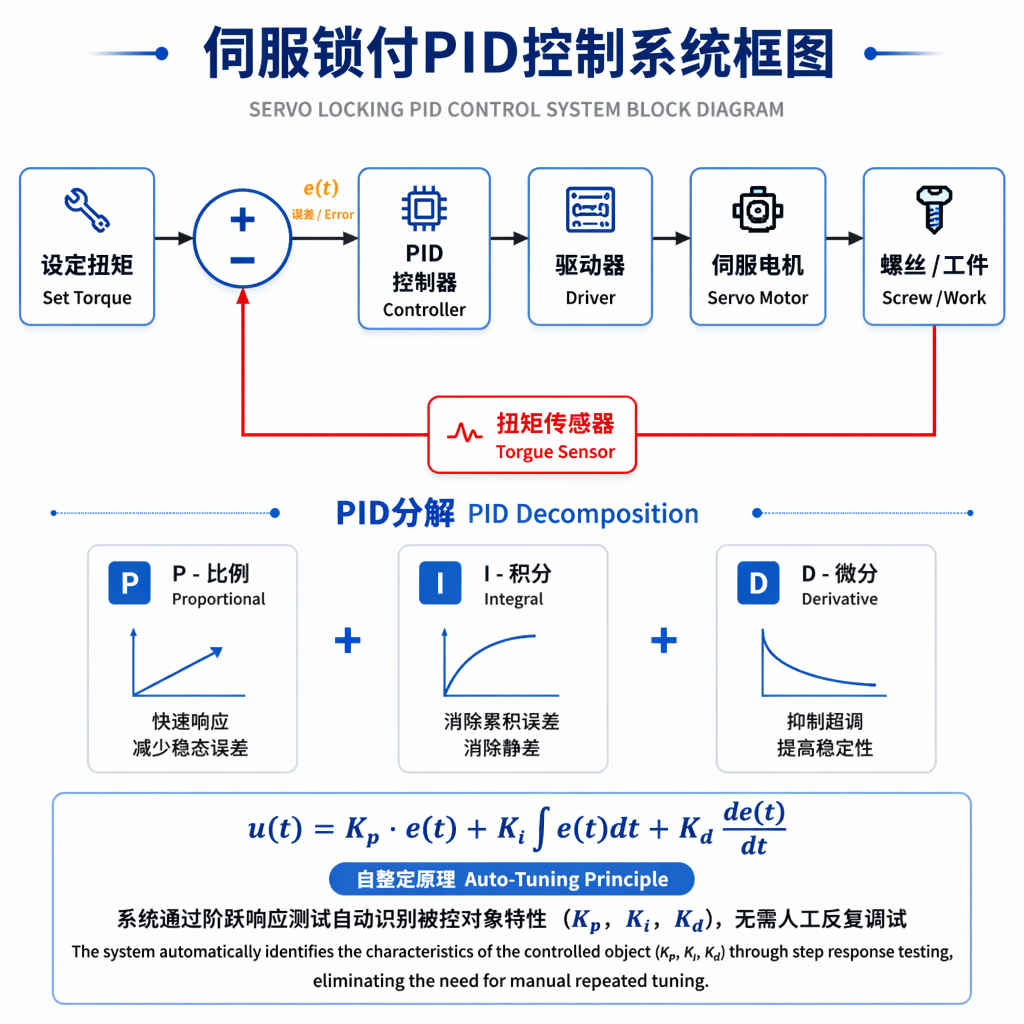

一、PID控制原理与锁付系统映射
PID控制器的输出由三部分组成：
u(t) = Kp·e(t) + Ki·∫e(t)dt + Kd·de(t)/dt
其中e(t) = 设定扭矩 - 实际扭矩，即误差信号。
在伺服锁付系统中，这三部分的物理意义如下：
• P（比例项）：直接根据当前误差大小输出控制量。Kp越大，系统响应越快，但过大会导致超调和振荡。在锁付中，P项决定了批头到达目标扭矩的"速度"。
• I（积分项）：累积历史误差，消除稳态偏差。Ki越大，消除静差越快，但过大会引起积分饱和和滞后。在锁付中，I项决定了最终扭矩能否精准达到设定值。
• D（微分项）：根据误差变化率预测趋势，提前抑制超调。Kd越大，系统越稳定，但对噪声敏感。在锁付中，D项决定了扭矩曲线的"平滑度"，防止过冲损伤螺丝。
二、手动整定步骤：Ziegler-Nichols临界振荡法
Ziegler-Nichols法是工程中最经典的PID整定方法，步骤如下：
第一步：置Ki=0，Kd=0，从小到大逐渐增大Kp，直到锁付系统出现等幅振荡（扭矩曲线呈正弦波动且振幅恒定）。记录此时的Kp值为Kc（临界比例增益）。
第二步：记录振荡周期Tc（从一个波峰到下一个波峰的时间，单位秒）。
第三步：根据Z-N公式计算PID参数：
• Kp = 0.6 × Kc
• Ki = Kp / (0.5 × Tc)
• Kd = Kp × (0.125 × Tc)
第四步：将计算值输入系统，观察锁付曲线。如有小幅超调，适当减小Kp；如响应过慢，适当增大Kp。
驰速自动化实测参考值（M3-M6螺丝）：
• Kc通常在15-25范围
• Tc通常在50-100ms范围
• 整定后典型值：Kp=12，Ki=240，Kd=0.15（单位因驱动器而异）
三、自整定方法：驰速智能整定算法
手动整定需要工程师反复调试，耗时且依赖经验。驰速自动化的高端伺服锁付系统内置自整定功能，可自动完成参数优化。
自整定流程：
1. 启动自整定：在操作界面选择"Auto-Tune"模式，系统提示放入测试螺丝。
2. 阶跃响应测试：系统输出一个阶跃扭矩信号（如从0到目标扭矩的50%），记录系统的响应曲线（上升时间、超调量、稳定时间）。
3. 模型识别：系统根据响应曲线自动识别被控对象的数学模型（一阶惯性+纯滞后或二阶振荡模型）。
4. 参数计算：基于识别的模型，系统采用改进型Z-N算法或模糊PID算法，自动计算最优Kp/Ki/Kd。
5. 验证测试：系统用新参数进行一次完整锁付，对比曲线与目标曲线的拟合度。如拟合度>95%，整定完成；否则进入下一轮优化。
整个自整定过程约需3-5分钟，无需人工干预。驰速系统还支持多组参数存储，不同螺丝规格可调用不同PID参数组。
四、常见问题诊断与参数微调
4.1 扭矩超调严重（过拧）
症状：扭矩曲线峰值超过设定值10%以上。
对策：减小Kp 20%-30%，或增大Kd 50%。如仍超调，检查螺丝材质是否过硬。
4.2 锁付时间太长（响应慢）
症状：从启动到达到目标扭矩耗时超过500ms。
对策：增大Kp 20%-30%，适当减小Ki。如螺丝规格小（M2-M3），响应慢是正常现象。
4.3 稳态误差大（欠拧）
症状：最终扭矩比设定值低5%以上。
对策：增大Ki 30%-50%。如持续欠拧，检查批头磨损或螺丝滑牙。
4.4 曲线振荡（抖动）
症状：扭矩曲线在稳定段持续小幅波动。
对策：减小Kp 10%-20%，增大Kd。如振荡频率高（>50Hz），可能是机械共振，需调整机械结构。
五、高级优化技巧
5.1 分段PID控制
驰速系统支持两段式PID：低速段（螺丝接触工件前）用高Kp快速响应，高速段（接近目标扭矩时）自动切换到低Kp+高Kd防过冲。切换点通常设在目标扭矩的70%-80%。
5.2 前馈补偿
对于已知摩擦特性的螺丝（如不锈钢螺丝摩擦系数稳定），可加入前馈补偿项，提前补偿已知扰动，减少PID控制器负担。
5.3 自适应PID
驰速最新伺服系统支持自适应PID，系统实时监测锁付过程中的负载变化（如螺丝长度不一、工件硬度变化），自动微调Kp/Ki/Kd，保持最优控制效果。
结语
PID参数整定是伺服锁付系统调试的核心技能。对于初学者，建议先用Ziegler-Nichols法获得一组基准参数，再根据实际情况微调。对于批量生产场景，强烈推荐使用驰速自动化的自整定功能，3分钟完成参数优化，大幅降低调试门槛。无论手动还是自动，最终目标都是让扭矩曲线"快、准、稳"——快速响应、精准达标、稳定无超调。
常见问题解答（FAQ）
Q: PID参数整定一次后就不用再调了吗？
A: 不是。更换螺丝规格、材质或工件后，系统特性改变，建议重新整定。同一规格长期生产可保持不变。
Q: 自整定和手动整定哪个更准？
A: 自整定更稳定，不受工程师经验影响。但特殊场景（如极小螺丝M1.2）可能需要手动微调。
Q: 为什么我的系统无法出现临界振荡？
A: 部分伺服驱动器有内部限幅保护，Kp增大会触发保护而非振荡。此时改用阶跃响应法或自整定功能。
Q: PID参数可以复制到其他同型号设备吗？
A: 可以近似复制，但由于电机、驱动器个体差异，建议每台设备单独整定，或在复制后微调Kp±10%。
Q: 驰速哪些型号支持自整定？
A: 驰速CS-Servo系列（CS-Servo200/400/600）均内置自整定功能，标准配置无需额外付费。
